| Material: | Edelstahl und Messing | IP-Code: | IPX3, IPX4 |
|---|---|---|---|
| Temperatur: | Raumtemperatur | Funktion: | Materialprüfungsausrüstung |
| Externer Durchmesser der Düse: | Ф102mm | Düsenlöcher: | 121 Löcher |
| Kugelförmiger Durchmesser: | SФ75.5mm | Manometer: | 50~150Kpa |
| Prüfungszeit: | mindestens 5min | Leitblech: | entfernbar |
| Markieren: | Schutz-Testgerät des Eintritt-IPx3,Schutz-Testgerät des Eintritt-IPX4,Düsenprüfvorrichtung des Spray-IEC60529 |
||

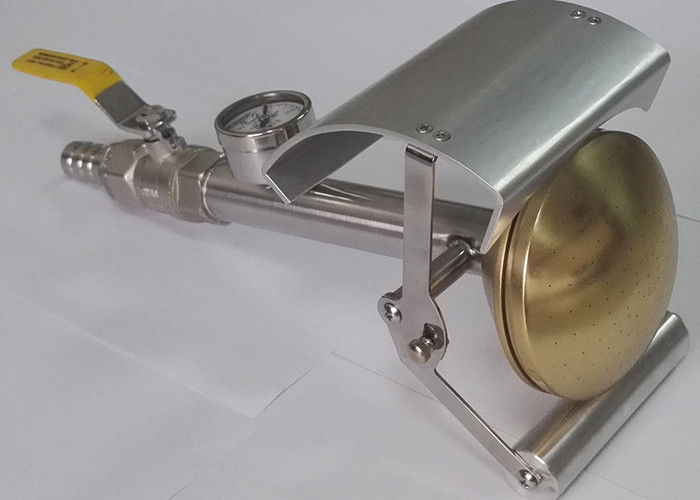

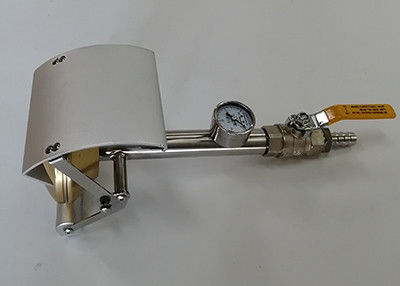

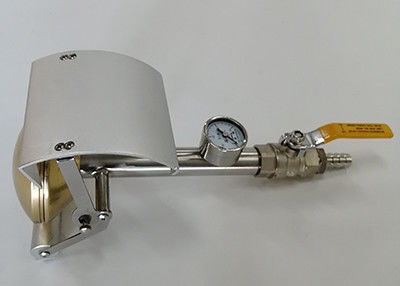

SPRAY-Düse IEC60529 IPX3 IPX4 Handip-Testgeräte
Technische Parameter:
1 Wasserversorgung Wasserstromrate ist Trinkwasser 50~150kpa ohne Einbeziehung.
2 Spraydüsenparameter
externer Durchmesser: Ф102mM
kugelförmiger Durchmesser: SФ75.5mm
Es gibt ein mittleres Loch und es gibt 24 Löcher im internen Kreis von Löchern, von denen der Öffnungswinkel 30° ist.
Es gibt 96 Löcher im externen Kreis von Löchern, von denen der Öffnungswinkel 15°. 121 Löcher insgesamt ist.
Der Lochdurchmesser: Ф0.5mm
Es wird vom Messing gemacht.
3 Wasserstrom 10L/min±5%, Strömungsmesser ist justierbare Strecke 4 Manometer 0~0.4Mpa 5 Leitblech-entfernbaren 6 Manometers 0~0.25MPa
| Wasserversorgung | Trinkwasser des Wasserstroms rate>10L/min±5% ohne Einbeziehung. |
| Steuerung und Operation | Ventil, Hand |
| Externer Durchmesser der Düse | Ф102mm |
| Kugelförmiger Durchmesser der Düse | SФ75.5mm |
| Düsenlöcher | 121 Löcher Ф0.5mm 1 Loch in der Mitte innere Kreise 1 von 12 Löchern an der Neigung 30° 4 äußere Kreise von 24 Löchern an der Neigung 15° |
| Düsenmaterial | Messing |
| Bewegliches Schildmaterial | Aluminium |
| Wasserstrom | 10L/min±5%, Strömungsmesser ist justierbar |
| Manometer | 50~150Kpa, Strecke des Manometers 0~0.25Mpa |
| Leitblech | Entfernbar |
| Standortanforderungen | Engagierter wasserdichter Testraum IP, Der Boden sollte mit Beleuchtung flach sein Mit guter Funktion des Zustroms und der Entwässerung. |
| Prüfungszeit | Manuelle Steuerung, mindestens 5min |
Passen Sie sich an an:
IEC60529
IEC60598-1
Iec 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Test IPX3 IPX4.
Produktinformation:
Die Spraydüse ist in Übereinstimmung mit IEC60529 Klausel IPX3 und IPX4 entworfen und hergestellt.
Die Spray-Düse ist eine Alternative zur oszillierenden Rohr-Prüfvorrichtung für die Festlegung des Grads des Schutzes gegen Eintritt des Wassers.
Die Spray-Düse ist für Gebrauch auf Exemplaren bestimmt, die nicht innerhalb des Durchmessers der Rohr-Prüfvorrichtung passen.
Die Primär-Iec-Tests umfassen Schutz IPX3 und IPX4 gegen das Wassersprühen und -Spritzwasser.
Unter diesem Umstand wird die Handspraydüse durch Handbuch benutzt.
Instrument:
Die SC-IPX34-SN Spray-Düse ist Handversuchseinrichtungen, zum des Schutzes gegen das Sprühen und Spritzwasser zu überprüfen.
Der Wasserdruck kann unter Verwendung des Flussbedienknopfs auf dem Gerät justiert werden, um die erforderliche Strömungsgeschwindigkeit zu geben.
Der Druck kann auf dem Messgerät gesehen werden, das bequem durch die Düse in Position gebracht wird.
Das Strahlbild der Düse wird zu den Spezifikationen von Iec 60529 gemacht.
Ein bewegliches Schild kann über einem Teil der Düse für IPX3 niedergelegt werden oder bewegte sich aus dem Strahlbild für IPX4 heraus
ANMERKUNG:
Der Unterschied zwischen IPX3 und IPX4 ist, dass das Leitblech im Test IPX4 entfernt werden sollte.
Um hand-freies zu lassen, entwerfen wir die Klammer für Spraydüse IPX3 IPX4.
Lieferfrist: in 2 Tage.
Fabrikversorgung und schnelle Lieferung.
SC-IPX ist wasserdichte Testmaschine entsprechend IEC60529: 1989 +A1: 1999+A2: 2013 (Grade an Schutz geboten von den Einschließungen (IP
Code) >, IEC60598, IEC60335 und Iec 60034-5, GB/T-2423.2, GB4208, GB7000.1.The SC-IPX umfasst die folgenden Testgrade: IPX1, IPX2,
IPX3, IPX4, IPX5, IPX6, IPX7 und IPX8 (beziehen Sie sich auf Seite 51 von IEC60529). Es ist in der AuthentisierungsPrüforganisation für weitverbreitet
Produkte wie elektrische und elektronische Produkte, LED-Beleuchtungen sowie in der zuständigen Qualitätskontrollabteilung für
wasserdichte Entdeckung der Einschließungsschutzgrade.
Das ganze SC-IPX wasserdichte Testsystem umfasst:
Tropfenfänger-Kasten (SC-IPX12): Der Tropfenfängerkasten ist für Test des Tropfenfängers IPX1 und IPX2. Die Tropfenfängerkastengröße ist 800x800x75mm (LXWXH). Der Durchmesser des Tropfenfängerlochs
ist 0.4mm. Der Abstand zwischen Tropfenfängerlöchern ist 20mm. Die Probe kann über 150kg sein.
Schwingrohr-Wasser-Spray-Testgerät (SC-IPX34): Es ist für Test IPX3 und IPX4. Der Halbdurchmesser des Schwingrohres ist 1meter (irgendwie
andere Größe ist auch verfügbar). Der Innendurchmesser des Schwingrohres ist 15mm. Der Beispieldrehende Tabellendurchmesser ist- 1000mm (oder anderes
Größe entsprechend dem Durchmesser des Schwingrohres und die Höhe ist justierbar. Die Umdrehungsgeschwindigkeit ist 1-5rpm, das durch PLC steuerte
Platte.
Wasserdichte Jet Test Device (SC-IPX56): Mit Wasserversorgungsgerät ist Größe 1000x1000x600m, der Düsendurchmesser ist 6.3mm (IPX5)
und 12.5mm (IPX6). Die Wassergeschwindigkeit ist 12.5±0.626L/min für IPX5 und 100±5L/min für IPX6.
Wasserdichte Versuchseinrichtungen des Tauchtanks (SC-IPX7): Es ist für Test IPX7. Die Wasserbehältergröße ist 1000x1000x1200mm (andere Größe kann sein
entworfen entsprechend Ihrem Antrag). Er kann Prüflinge bis zu 120kg
Wasserdichte Versuchseinrichtungen des Tauchtanks (SC-IPX8): Es ist für Test IPX8. Es kann eine Wassertiefe von 0-50m simulieren. Die Wasserimmersion
Behälterdurchmesser ist 600mm und die Höhe ist 1200mm. Die Druckspannung ist 10 Atmosphären oder Entwurf nach Ansicht des Kunden
Antrag.
