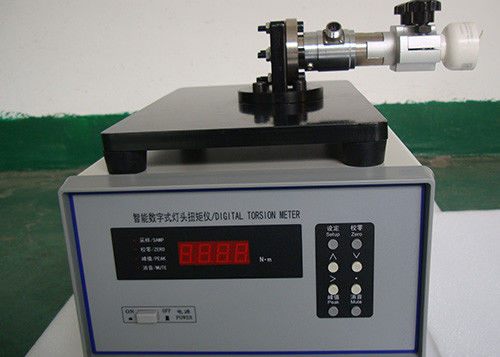

Lampensockel und Halter verdrehen helles Testgerät

Lampensockel-und Halter-Test-Meter-Lampen-Fuß-Torsions-Prüfeinrichtung





Technische Parameter:

Diese Prüfvorrichtung wird hauptsächlich benutzt, um das Drehmoment der Lampenfassung aller Arten Lichtquelle, seine Hauptleistung und technische Parameter als unten zu messen:

Strecke	0~10Nm
Genauigkeit	≤1%
Wiederholbarkeit	≤0.5% RUMPFSTATION
Linearitäten	≤0.5% RUMPFSTATION
Verzögerung	≤0.5% RUMPFSTATION
Über Laden	Rumpfstation 120%
Temperatur kompensieren Strecke	-10℃~60℃
Anforderungen für Umwelt: Betriebstemperatur	relative Luftfeuchtigkeit 25±5°C: ≤65% R.H Power: Wechselstrom 230V±10V, 50Hz±1Hz
Erlaubnis für Umwelt	Betriebstemperatur: relative Luftfeuchtigkeit 0-40°C: ≤75% R.H Power: Wechselstrom 230V±10%, 50Hz
Speicherzustand	Temperatur -20~50°C
Feuchtigkeit	<75>
Maß	330mm×110mm×335mm
Gewicht	6kg
Energie	15VA



Beschreibung:

Lampensockel-Drehungs-Meter ist ein neuentwickeltes intelligentes Produkt mit Mikroprozessoreinbauten. Das digitale Drehungsmeter ist eine Sicherheitsauflage der mechanischen Festigkeit des Lampensockels, der durch die meiste Beleuchtung herstellt und wird auch zwingend angefordert durch alle Nationen berücksichtigt worden ist. So entwickelten wir das digitale Drehungsmeter mit dem Hinweis des Iecs. Er erfüllt die Bedingung für das Maß des Lampensockeldrehmoment-Krafttests der Qualität kontrolliert Abteilung und herstellt.



Eigenschaften:

1) Es kann das rechtsläufige und Drehmoment entgegen dem Uhrzeigersinn des Lampensockels messen. Und es kann obere Grenzwarnung einstellen. Selbstsicherungsdaten nachdem dem Systemschließen.

2) Instrument hat die Funktion der nullpunktkalibrierung. Der nullpunkt ist sehr stabil. Instrument verwendet 4 Stellen Zahl, um anzuzeigen. So ist es von der hohen Genauigkeit und von der hohen Stabilität.

3) Doppelte Wachhunde entwarfen nach innen, dem Instrument hohe Zuverlässigkeit sicherzustellen und werden nicht unter schwieriger Umwelt schließen.

4) Instrument ist bequem, wegen einiger Klammern von Lampensockeln wie E27/E26, B22d, E14/E12, G13/G5 und so weiter verwendet zu werden.

5)Festlegung mit Klammer. Die Lampe drehend, wird die positive und negative Drehmomentrate notiert.
6)Drehmomentstrecke: 0-10N*m (spezielle Strecke wird Kunde-hergestellt).
7)Hochleistung in der Zuverlässigkeit, in der Präzision und in der Langlebigkeit durch Dehnungsmessgerätdrehmomentsensor annehmen
8)Spitzendrehmomentholdingfunktion, obere Grenze kann für Warnung eingestellt werden.
9) passen sich an chinesischen und internationalen Standard an.





Grundprinzip

Die Ausrüstung wird durch Drehungsgerät und Sekundärmeter bestanden. Der Schlüssel für Genauigkeit ist

Drehmomentsensor. Die Ausrüstung Belastungsart Drehmomentsensor mit den Eigenschaften von hohem zuverlässigem annehmen,

kosteneffektive, hohe Genauigkeit und langes Leben.

Im Sensor auf dem Elastomer beschriftete WiderstandDehnungsmessgerät und Zusammensetzung Wheatstone-Brücke. Energie

die Brücke mit dem Fahren von Spannung, unter die Aktion des Drehmoments, das Elastomer verformt sich und

Dehnungsmessgerät ändert, damit die Brücke Unausgeglichenheit wird und es ein lineares Spannungssignal gibt

zwischen Brückenertrag und Drehung. Dem Sekundärmeter wird das Spannungssignal verstärkt und das Signal durch A-/Dtransformator und zum Mikroprozessor für Datenanalyse dann zu senden umwandelt und

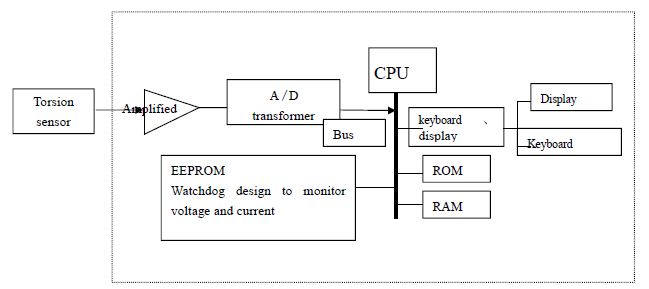

Anzeige. Funktionssantendiagramm als Folgen:

FunktionsFig.1 santendiagramm



Wird digitales Meter der Drehung KP338 angewendet, um Drehung aller Arten Lampenfassung zu messen.



Operations-Anweisung

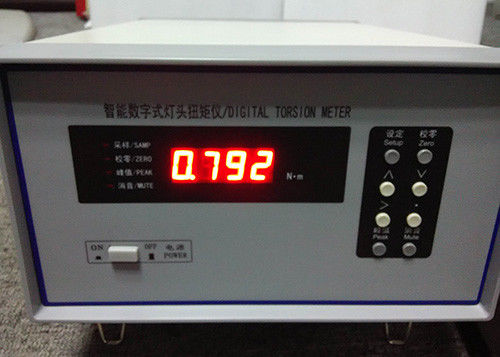

5,1 Vorderteil und Funktion

Spezifikation:

1. Fenster: Stelle 5 zeigt das Maß und die sofortige Mitteilung an.

2. Indikator

SAMP: Die Ausrüstung ist auf dem Repräsentativmodus, wenn sie blitzt. Bildwiedeholfrequenz: 2times/s.

3. NULL: Die Ausrüstung ist auf dem auf Null einstellenden Modus, wenn sie. blitzt.

4. SPITZE: Die Ausrüstung ist auf dem haltenen Höchstmodus, wenn sie blitzt.

5. GLOCKE: Zeigen Sie Showdown den Summer an.

Tastatur

NULL: Auf der Testbedingung drücken Sie diese Taste, um an auf Null einstellendem Modus, nach Ende teilzunehmen das Auf null einstellen,

Ausrüstung spart die Daten und wieder--zurück zum Testmodus automatisch. Auf der Höchstzustand Presse

der Schlüssel zum Säubern den Wert.

STELLEN Sie ein: Auf der normalen Testbedingung drücken Sie diese Taste, um die obere Grenzwarnung einzustellen.

SPITZE: Auf der normalen Testbedingung drücken Sie diese Taste, um den Höchstwert zu halten; Presse wieder dieser Schlüssel zu

wieder--zurück zum normalen Testmodus.

∧: Auf dem Satz und dem Kalibrierungsmodus bucht Presse dieser Schlüssel, der Cursor oben.

∨: Auf dem Satz und dem Kalibrierungsmodus bucht Presse dieser Schlüssel, der Cursor unten.

> : Auf dem Satz und dem Kalibrierungsmodus verschiebt sich Presse dieser Schlüssel, der Cursor nach rechts.

• : Auf dem Satz und dem Kalibrierungsmodus Presse dieser Schlüssel, Dezimalpunkteinsatz.



5,2 wirkliche Platte und Funktion

1. Signaleingang- und Ausgabebaustein: für Signalübertragung.

2. Futterrohr: Sicherung 0.5A, zum der Ausrüstungsenergie zu schützen.

3. Netzstecker: Einbeziehungsfilter, zum der Störung zu stoppen.

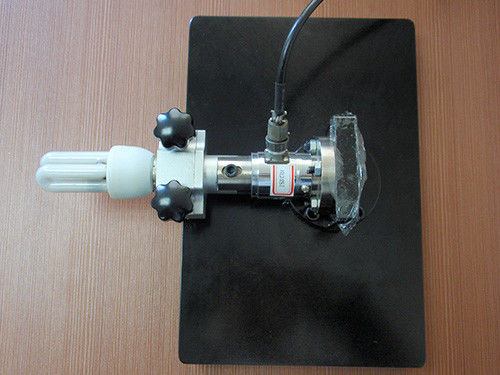

5.3. Lampenfassungsdrehungstest

Erstens bestätigen Sie das Haltermodell; installieren Sie dann die entsprechende Befestigung und brachte die Lampe an

Halter auf der Klammer.

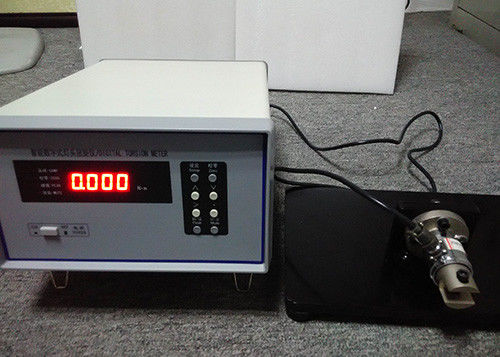

Schließen Sie das Drehungsgerät mit Ausrüstung durch Signaleinganghafen an. Schalten Sie das Sekundärmeter zu ein

heizen Sie für 5min vor. Wenn das Fenster nicht bis 0,000 gleich ist, dann sollte Ausrüstung auf null eingestellt werden. Benutzer kann

setzen Sie eine obere Grenze entsprechend den chinesischen oder internationalen Standards fest. Rechtsdrehung und Kontra

drehen Sie die Lampenfassung. Während der Zeit zeigt das Fenster den gegenwärtigen Wert; bis

die alarmierende Ausrüstung, Benutzer kann urteilen, wenn die Lampenfassung noch im guten Zustand ist.



5.4. Auf null einstellen

Nachdem lange Zeit mit, die Ausrüstung ist nullantrieb möglicherweise und die Genauigkeit beeinflussen. Zu dieser Zeit muss die Ausrüstung auf null eingestellt werden. Aber bemerken Sie bitte, der Drehungs-Sensor kann nicht gearbeitet werden. Die nullpresse „Schlüssel, das Fenster zeigt „NULL an, und dann „NULL blitzt indictor; Wenn der Benutzer nicht zu wünschen

fahren Sie, gerade Presse„Höchst“ Schlüssel fort herauszunehmen. Wenn das „NULL Indikator abstellt, der die Ausrüstung bedeutet, beenden Sie das Auf null einstellen und wieder--zurück zu normalem.



5.5. Obere Grenze

„GESETZTER“ Schlüssel der Presse, das Fenster zeigt „SATZ“; Wenn der Benutzer nicht Zurückstellen fortsetzen möchten, der Presse„HÖCHST“ Schlüssel zum herauszunehmen. Mithilfe „>“, „∧“, „∨“, „·„Schlüssel, zum der oberen Grenze, Presse „gesetzter“ Schlüssel wieder festzusetzen, um zu speichern und herauszunehmen. Wenn Benutzer nicht den Wert sparen möchten, gerade der Presse„HÖCHST“ Schlüssel, zum des gesetzten Modus auszusteigen.



5.6. Kalibrierung

Die Ausrüstung ist vorher im Verkauf kalibriert worden. Benutzer brauchen nicht, sie nachzueichen. Aber es gibt Abweichung nach langer Zeit kein Gebrauch, der die Genauigkeit beeinflußt. Zu dieser Zeit benötigt die Ausrüstung irgendein spezielles Gerät zur Nacheichung.

Treffen Sie ein bestimmtes Drehmoment auf den Drehmomentsensor (vorwärts Richtung oder Rückwärtsrichtung), im normalen Testmodus, die Presse mit 5mal „.“ zu Schlüssel- und dann der Presse „GESETZTER“ Schlüssel, das Fenster zeigt „CAL.R“ an wenn Benutzer eine Vorwärtsdrehung auf den Drehmomentsensor zutreffen; Zu dieser Zeit wenn Benutzer nicht Nacheichung tun möchte, gerade Presse„HÖCHST“ Schlüssel zum herauszunehmen. Wenn Benutzer Kalibrierung, gerade „gesetzten“ Schlüssel der Presse, der Ausrüstungswille tun möchte im Vorwärtskalibrierungsmodus und zu dieser Zeit, zeigt das Fenster den Kalibrierungswert des letzten Males. Wenn der Wert Unterschied ist, stellen Sie einfach den Richtwert mithilfe zurück

„>“, „∧“, „∨“, „·“ Schlüssel. Presse wieder „cal“ Schlüssel, die Ausrüstung zeigt Kalibrierungskoeffizienten an, dann können Sie den Kalibrierungskoeffizienten mithilfe „>“, „∧“, „∨“ zurückstellen, „·“ Schlüssel. Oder gerade gab Schlüssel der Presse „cal“ und dann den Richtwert und den Standardkoeffizienten ein. Wenn Benutzer nicht die Daten sparen möchte, gerade der Presse„Höchst“ Schlüssel zum herauszunehmen. Die Rückkalibrierung ist so selbe wie vorwärts Kalibrierung.

Wenn der Koeffizient verloren ist, geben Sie einfach den untengenannten Kalibrierungskoeffizienten zur Ausrüstung ein.



Mitteilung

1. Verbotener Überlastungsgebrauch, andernfalls verringert das Eigentum.

2. Verbotene Schlag- und Abbruchsweile installieren die Last und die Klammer.

3. Verbotener Ölfleck, Wasser und andere Chemikalien.

4. Heizen Sie für Minute 5 vor Test vor.
