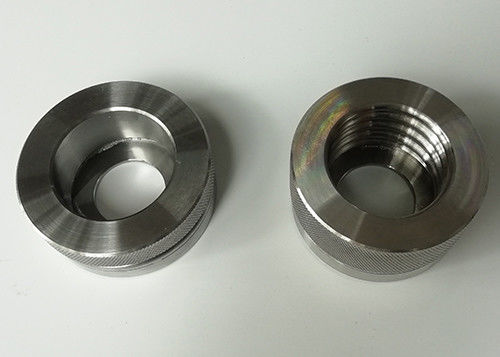

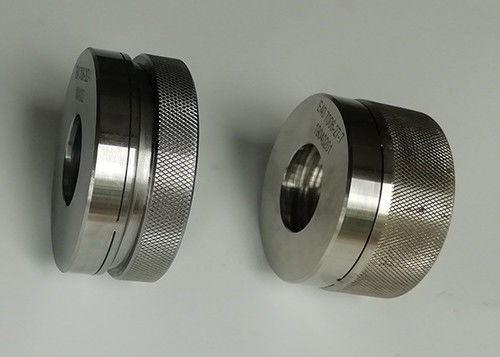

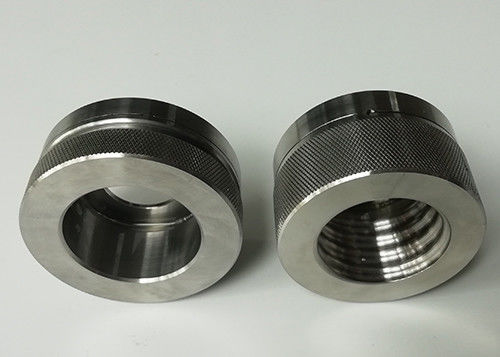

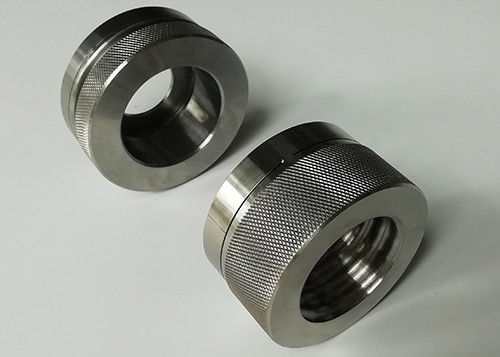

Gut-Lehre E40 und Ausschuss- Messgerät-Lampensockel-Messgerät

Messgerät des Lampensockels E40, Messgeräte IEC60061-3, gehen Messgerät Ausschuss-, gehen und Ausschuss- Messgerät

Messgerät IEC60061-3 der Kappen-E40 auf fertiger Gewindeschablone der Lampen E

Messgerätliste des Lampensockels E40:

Zweck und Prüfung:

(1) 7006-27-7

„GEHEN“ Messgerät für Kappen auf fertiger Lampe

ZWECK:

Zu die maximalen Maße des Einschraubgewinde und Maß T1-Minimums der Kappen E40 auf fertigen Lampen überprüfen

PRÜFUNG:

Wenn die Kappe auf einer fertigen Lampe in das Messgerät geschraubt worden ist, insoweit sie geht, ist der Mittekontakt koplanar mit oder Projekt jenseits, Oberflächenx

(2) 7006-28D-1

„NICHT GEHEN“ Messgerät für Kappen auf fertigen Lampen

ZWECK:

Zu das Minimum außerhalb (des bedeutenden) Durchmessers des Einschraubgewindes überprüfen, dimensiion d, von Kappen E40 auf fertigen Lampen

PRÜFUNG:

a) Wenn das Messgerät über den Faden der Kappe auf eine fertige Lampe gesetzt wird, hielt Kappe oberst, der Mittekontakt projektiert nicht über Oberflächenx hinaus

b) Nur das Gewicht des Messgeräts selbst wird im Test benutzt.

(3) 7006-52-1

Messgerät für die fertigen Lampen gepasst mit Kappen E40 für die Prüfungskontaktherstellung

ZWECK:

Zu Lampenmaße auf contac überprüfen, das in Iec-Haltern macht

PRÜFUNG:

Die Form der Lampe hinsichtlich des Passung in den Lampenhalter wird angenommen, um korrekt zu sein, wenn die Lampe in das Messgerät bis flache w-Reichweitenfläche V oder Projekte über ihr hinaus gedrückt werden kann.

(4) 7006-53-1

Messgerät für die fertigen Lampen gepasst mit Kappen E40 für Prüfungsschutz gegen zufällige Berührung

ZWECK:

Zum Kontrollschutz gegen zufällige Berührung

PRÜFUNG:

Die Form der Lampe hinsichtlich des Schutzes gegen zufällige Berührung wird angenommen, um korrekt zu sein, wenn der Prüfling, der soweit wie möglich in das Messgerät, Plan W nicht protude über Plan V hinaus gedrückt wird tut

Bestätigt:

IEC60061-3
