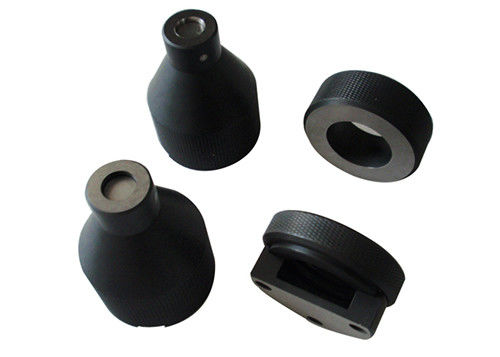

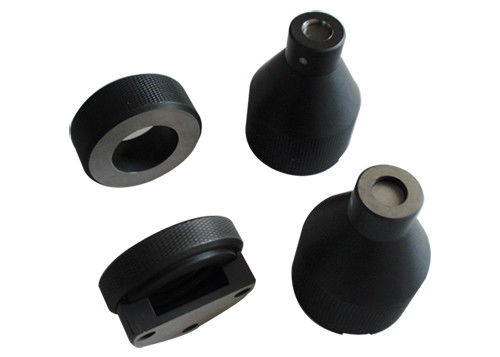

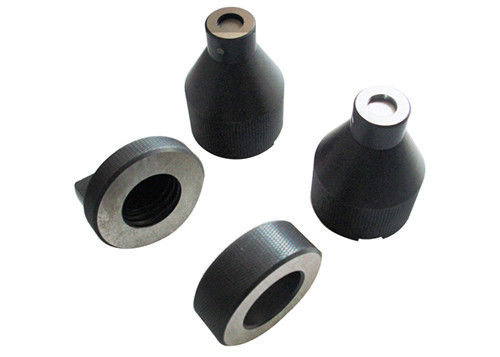

E26 gehen und nicht Gut-Lehren, formen Stahlgewindeschablone

IEC60061-3 E26 Lampensockelmessgerät, Ausschuss- Messgerät der Gut-Lehre, Gewindeschablone

E26- und E26d-Messgerätliste:

Bestätigt:
IEC60061-3

Zweck und Prüfung:
1. 7006-27D-3

„GEHEN“ MESSGERÄT FÜR CAPS E26, E26/50x39, E26/51x39 u. E26d
ZWECK:

Zu die maximalen Maße des Einschraubgewindes und des Maßes T1min von E26-, E26-/50x39, E26-/51x39 oder E26d-Kappen auf fertigen Lampen überprüfen.
 PRÜFUNG:

Wenn die Kappe auf einer fertigen Lampe in das Messgerät geschraubt worden ist, insoweit sie geht, berührt der zentrale Kontakt Oberfläche X. Wenn die Lampe vom Messgerät entfernt wird, mindestens werden zwei volle Drehungen angefordert, um die Faden zu lösen.

2. 7006-29L-4

„NICHT GEHEN“ MESSGERÄT FÜR CAPS
E26, E26/50x39, E26/51x39 u. E26d
ZWECK:

Zu das Minimum außerhalb (des bedeutenden) Durchmessers des Einschraubgewindes überprüfen, Maß d, von E26, E26/50x39, Kappen E26/51x39 orE26d auf fertigen Lampen.
PRÜFUNG:

Wenn das Messgerät über den Faden der Kappe auf eine fertige Lampe gesetzt wird, hielt Kappe oberst, der zentrale Kontakt projektiert nicht über Oberflächenx. hinaus. Nur das Gewicht des Messgeräts selbst wird im Test benutzt.

3. 7006-29-3

MESSEN SIE FÜR DIE PRÜFUNG VON CONTACT-MAKING VON DEN LAMPEN AB, DIE MIT CAPS GEPASST WERDEN
ZWECK:

Zu Lampenmaße auf Kontakt-Herstellung in E26-, E26-/50x39, E26-/51x39 oder E26d-Lampenhaltern überprüfen.
PRÜFUNG:

Die Form der Lampe hinsichtlich des Passung in den Lampenhalter wird angenommen, um korrekt zu sein, wenn die Lampe in das Messgerät bis flache w-Reichweitenfläche V oder Projekte über ihr hinaus gedrückt werden kann. Für E26/24 Mützenlampen, wenn Oberflächen V und W zusammentreffend sind, die Spitze der Kappe einschließlich jedes mögliches Lötmittel, oder leitfähiges Material, verlängert nicht über Oberflächenx.

4. 7006-29A-2

MESSGERÄT FÜR CAPS AUF FERTIGEN LAMPEN FÜR PRÜFUNGSschutz GEGEN ZUFÄLLIGE BERÜHRUNG E26d
ZWECK:

Zum Kontrollschutz gegen zufällige Berührung von Kappen E26d auf fertigen Lampen.
PRÜFUNG:

Wenn die Lampe in das Messgerät gedrückt worden ist, insoweit sie zum Seitenlötmittel der Kappe gehört, die in der Pause gelegen ist, stellte, Oberflächenw des Kolbens projektiert nicht über Oberflächenv. hinaus zur Verfügung.

5. 7006-29B-2

MESSGERÄT MIT BEZUGSdurchmesser VON 23 Millimeter FÜR CAPS E26d
ZWECK:

Zu Maße S Min. überprüfen, s-Maximum, S1min. und S1max. von den Kappen E26d.
PRÜFUNG:

Wenn die Kappe (oder die Lampe) in das Messgerät gedrückt worden ist, insoweit es geht, projektiert Oberflächenw des Kolbens über Oberflächeny hinaus, aber für nicht montierte Kappen, projektiert nicht über Oberflächenx. hinaus.
Für Kappen auf fertigen Lampen, projektiert Oberflächenw nicht über Oberflächenv. hinaus.

6. 7006-29C-2

MESSGERÄT MIT BEZUGSdurchmesser VON 13,2 Millimeter FÜR CAPS E26d
ZWECK:

Zu Maximum der Maße C und Maximum C1 von Kappen E26d überprüfen.
PRÜFUNG:

Wenn die nicht montierte Kappe in das Messgerät gedrückt worden ist, insoweit sie geht, projektiert Oberflächenw des Kolbens nicht über Oberflächenx. hinaus. Für Kappen auf fertigen Lampen, projektiert Oberflächenw nicht über Oberflächenv. hinaus. In diesem Fall ist die Kappe in Position brachte so, dass das Lötmittel auf dem Zwischenkontakt in der Pause ist, die im Messgerät bereitgestellt wird.

7. 7006-29D-1
MESSGERÄT MIT BEZUGSdurchmesser VON 10,4 Millimeter FÜR E26d CAPS AUF FERTIGEN LAMPEN
ZWECK:

Zu Minute der Maße C1, Minute andT1, Show auf Blatt 7004-29 und die maximalen Maße des Kappengewindes überprüfen.
 PRÜFUNG:

Wenn die Lampe in das Messgerät geschraubt worden ist, insoweit sie geht, ist die Oberfläche „W“ koplanar mit oder Projekt über Oberfläche „V hinaus“. Nach diesem Test mindestens werden zwei volle Drehungen der Lampe angefordert, um sie vom Messgerät zu lösen.

-------------------------------------------------------------------------------------------------------------------------------------
7006-27D-3 „GEHEN“ MESSGERÄT FÜR CAPS E26, E26/50x39, E26/51x39 u. E26d
7006-29L-4 „NICHT GEHEN“ MESSGERÄT FÜR CAPS E26, E26/50x39, E26/51x39 u. E26d
7006-29-3 MESSGERÄT FÜR DIE PRÜFUNG VON CONTACT-MAKING VON DEN LAMPEN GEPASST MIT CAPS
MESSGERÄT 7006-29A-2 FÜR CAPS AUF FERTIGEN LAMPEN FÜR PRÜFUNGSschutz GEGEN ZUFÄLLIGE BERÜHRUNG E26d
MESSGERÄT 7006-29B-2 MIT BEZUGSdurchmesser VON 23 Millimeter FÜR CAPS E26d
MESSGERÄT 7006-29C-2 MIT BEZUGSdurchmesser VON 13,2 Millimeter FÜR CAPS E26d
MESSGERÄT 7006-29D-1 MIT BEZUGSdurchmesser VON 10,4 Millimeter FÜR E26d CAPS AUF FERTIGEN LAMPEN
