| Standards: | Abbildung 2 Iecs 61032 | Art: | Iec-Test-Finger-Sonde |
|---|---|---|---|
| Material: | Edelstahl und Nylon | Fingerlänge: | 80±0.2mm |
| Gerändelter Finger-Durchmesser: | 12mm | Ablenkplattedurchmesser: | 50mm |
| Ablenkplatte-Länge: | 100mm | Leitblechstärke: | 20mm |
| Markieren: | Sonde b von Iec 61032 30N,30N Sonde b von Iec 61032,Standardfinger des tests 10N |
||
Test-der Sonde B des Abbildung 2-IEC61032 Standardtestfinger Shell-Antielektroschock mit Schub 10N 20n 30n
Spezifikation und technische Parameter:
| Parameter /Model | SC-F2B | SC-F2B - A | SC-F2B - B | SC-F2B-F |

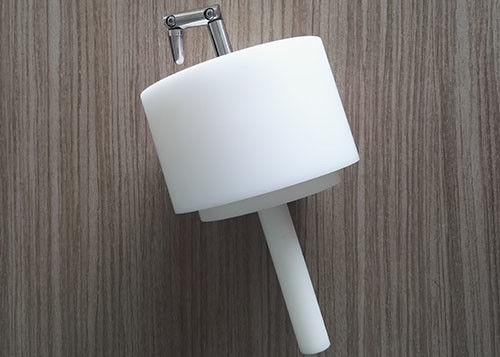

| Name | Standardtestfinger | Kreisleitblechtestfinger | Großer Leitblechtestfinger | Standardtestfinger mit Kraft |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| 8 | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' |
| 9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | Kraft 10-50N |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
Produktinformation:
Dieses ist ein Präzisionstestfinger, der in Übereinstimmung mit vielen Standards hergestellt wird, mögen
Abbildung 2 Iecs 61032,
IEC60950 Zahl 2A,
IEC60884,
IEC60335,
UL507,
und Abbildung 8,4 UL1278.

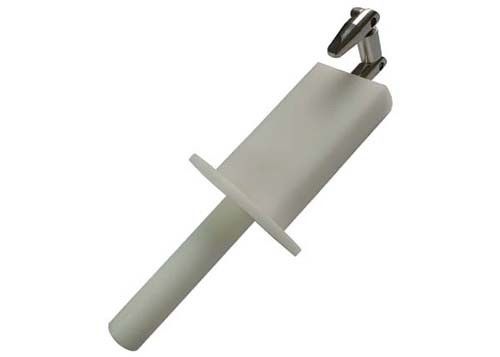

Diese Sonde soll den grundlegenden Schutz gegen Zugang zu den gefährlichen Teilen überprüfen. Sie wird auch verwendet, um den Schutz gegen Zugang mit einem Finger zu überprüfen. Diese Testfingersonde besteht DITTO, Finger, Basis und aus Isoliergriff, der die Eigenschaften der menschlichen Hand simuliert. Sie hat zwei bewegliche Gelenke, die bei 90° gekurvt werden können.
Anwendung:
die Gelenkteile 1.The des Testfingers können die Liveteile oder die gefährlichen Teile nicht berühren, und die 50mm-20mm Ablenkplatte kann nicht hereinkommen.
2.In die Testbedingungen der Hinderung am Nähern zu den gefährlichen Teilen, die Testsonde der Sonde B braucht zu mit einem Schub 10±3N. Das Produkt ohne Kraft sollte mit Gegentaktdynamometern benutzt werden.
3.In der Test gegen der Energie und des Anzeigegeräts des Elektroschocks, der Verdrahtung, der Konfiguration und sind erforderlich. Drehen Sie sich auf die Energie der geprüften Probe, und üben Sie die entsprechende Kraft aus, um zu bestimmen, ob die Grundleitung angeschlossen werden (3 Einsätze).
Gelenke 4.Both ermöglichen Bewegung in der gleichen Fläche und die gleiche Richtung durch einen Winkel von 90° mit einem 0° zu +10°-Toleranz
Diese Sonde soll den grundlegenden Schutz gegen Zugang zu den gefährlichen Teilen überprüfen.
Es wird auch verwendet, um den Schutz gegen Zugang mit einem Finger zu überprüfen.
Toleranz auf Maßen, wenn keine spezifische Toleranz gegeben wird:
– auf Winkeln: 0
−10°
– auf linearen Maßen: bis 25 Millimeter: 0
− 0,05 Millimeter; über 25 Millimeter: ± 0,2 Millimeter.

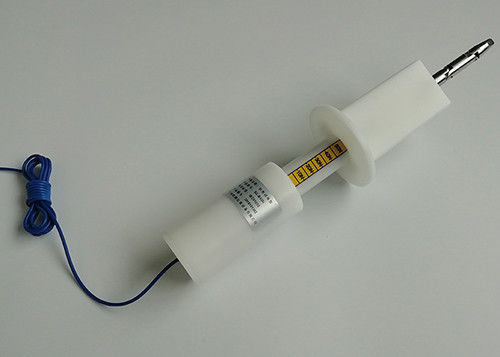

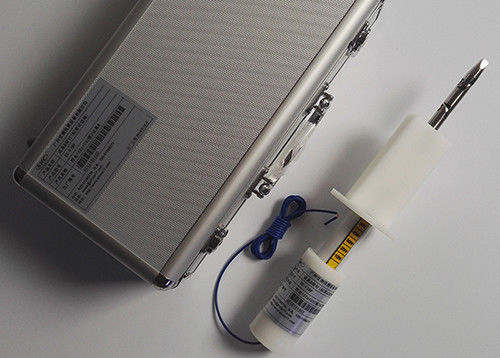

Kundengerecht: er kann für anti-elektrische Schlagprobe verwendet werden, wenn er mit steckbaren Bananensteckern und amphenol Verbindungsstück am Ende des Griffs ausgerüstet wird, oder für Einschließungsschutztest wenn offene Gewindebohrung von M6 am Ende des Griffs verwendet wird (angeschlossen mit Zug- und Stoßdynamometer).
Verwendung
1. Das Standardtestfingergelenkteil kann nicht mit den Liveteilen berührt werden, oder kann nicht zu den gefährlichen Teilen nah sein, und das 50mm-20mm Leitblech kann nicht hereinkommen.
2. Der Test der Hinderung an den gefährlichen Teilen erfordert die Testsonde B mit Schub 10N±3N. Im Allgemeinen muss er mit einer Drucklehre arbeiten.
3. Der anti-elektrische Schock erfordert das Arbeiten mit Antischocksonden-Experimentgerät: angeschlossen an das Antischocksonden-Experimentgerät (40V-50V), den Test entsprechend dem relativen Standard verarbeitend, ist der Summerring Elektroschock aufforderte. Sehen Sie die Bilder unten an:
