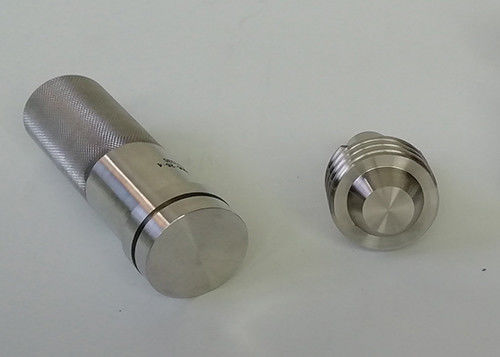

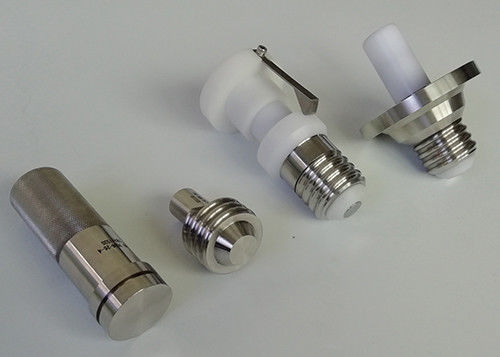

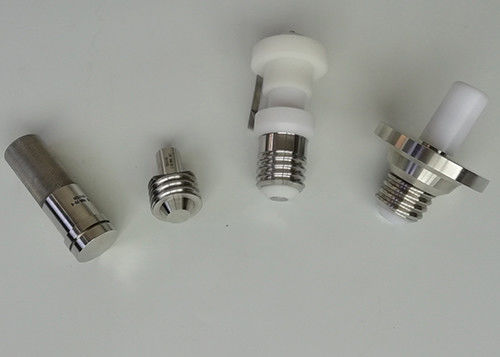

Edelstahl E40 IEC60061-3 messen für Lampenhalter ab

Messgerät für Druckmanometer der Lampenhalter-E40 E14 für Lampenhalter

Liste:

GUT-LEHRE FÜR EINSCHRAUBGEWINDE VON LAMPENHALTERN E10, E14 UND E407006-25-7

ZWECK:

Zu die minimalen Maße der Lampenhaltereinschraubgewinde- und -maßx Show auf Blatt 7005-20 überprüfen

PRÜFUNG:

Es ist möglich, das Messgerät in den Lampenhalter zu schrauben, ohne unbegründete Kraft aufzuwenden.

(Damit das Drehmoment im Falle des Zweifels angewendet werden kann, sehen Sie Iec 60238, Subclause 4,4).

Wenn das Messgerät eingeschraubt worden ist, insoweit es geht, ist die Kante des Schraubenoberteils des Lampenhalters koplanar mit oder Projekt über Y1 hinaus, aber es ist nicht Projekt über Oberflächen-Y2 hinaus.

7006-26-4

„NICHT GEHEN“ MESSGERÄTE FÜR EINSCHRAUBGEWINDE VON LAMPENHALTERN E10, EP10, EY10, E14, E27, E39 UND E40

ZWECK:

Zu die minimalen Maße des Einschraubgewindes, des Maßes D1, der Lampenhalter E10, EP10, EY10, E14, E27, E39 UND E40 überprüfen.

PRÜFUNG:

Das Einschraubgewinde des Lampenhalters wird angenommen, um korrekt zu sein, wenn das Messgerät nicht durch sein eigenes Gewicht bis jetzt hereinkommt, dass der Faden über Oberflächent. hinaus hervorsteht.

LEHRDORN FÜR LAMPENHALTER E14 FÜR DIE PRÜFUNG TRETEN MIT DER HERSTELLUNG IN VERBINDUNG

STECKER GAGUE FÜR LAMPENHALTER E14 MIT KERZEN-GEFORMTER WELLE FÜR KERZE LMPS FÜR PRÜFUNG TRETEN MIT DER HERSTELLUNG IN VERBINDUNG

MESSGERÄT FÜR DIE PRÜFUNG VON CONTACT-MAKING UND VON SCHUTZ GEGEN ZUFÄLLIGE BERÜHRUNG WÄHREND DER EINFÜGUNG VON LAMPEN IN DEN LAMPENHALTERN E14

ZWECK: Zu Lampenhalter E14 in Bezug auf überprüfen:

a) Kontakt-Herstellung mit den Lampen, die nachteilige Maße haben.

b) Schutz gegen zufällige Berührung mit Liveteilen, nämlich dem Kappenoberteil, während der Einfügung einer Lampe.

PRÜFUNG: Der Halter wird im Teststromkreis wie gezeigt angeschlossen.

a) Mit Schalter A in Position 2 und dem offenen Schalter B, wird das Messgerät völlig nach Hause geschraubt.

In dieser Position beleuchten beide Lampen.

b) Wenn Schalter A in Position 1 und der Schalter B geschlossen sind, wird das Messgerät langsam bis irgendein der Lampenlichter eingeschraubt.

Wenn das Messgerät in dieser Position gehalten ist, ist Schalter B geöffnet und die Testsonde an der Seite des Messgeräts wird abwärts bis zu geschoben

es steigt in den Raum zwischen das Messgerät und den Halter ein.

In dieser Position beleuchten die Lampen nicht.

7006-25-7

„GEHEN“ MESSGERÄT FÜR EINSCHRAUBGEWINDE VON LAMPENHALTERN E10, E14 UND E40

7006-26-4

„NICHT GEHEN“ MESSGERÄTE FÜR EINSCHRAUBGEWINDE VON LAMPENHALTERN E10, EP10, EY10, E14, E27, E39 UND E40

7006-30-2.

LEHRDORN FÜR LAMPENHALTER E14 FÜR DIE PRÜFUNG VON CONTACT-MARKING

7006-30A-1

LEHRDORN E14 FÜR LAMPENHALTER E14 MIT KERZEN-GEFORMTER WELLE FÜR KERZEN-LAMPEN FÜR DIE PRÜFUNG VON CONACT-MARKING

7006-31-5

MESSGERÄT E14 FÜR DIE PRÜFUNG VON CONTACT-MARKING UND VON SCHUTZ GEGEN ZUFÄLLIGE BERÜHRUNG WÄHREND DER EINFÜGUNG VON LAMPEN IN DEN LAMPENHALTERN

Test-Kappe IEC60238 Figure5 E14 für Drehmomenttestklausel 18 von IEC60238

Test-Kappe IEC60238 Figure11 E14 für Temperaturtest 14,4 und 19,3 von IEC60238

IEC60238 Testkappe A des Abbildung 13-E14 für Lampenhalter E14 von IEC60238

IEC60238 Testkappe B des Abbildung 13-E14 für Lampenhalter E14 von IEC60238

60399-IEC-04-1

„GEHEN“ Messgerät für Fassfaden von Lampenhaltern mit Schattenhalterring E14

„Nicht GEHEN“ Messgerät für Fassfaden von Lampenhaltern mit Schattenhalterring E14
