Fertiges Lampensockel-Messgerät Lampen-Bi-Pin Caps IEC60061-3

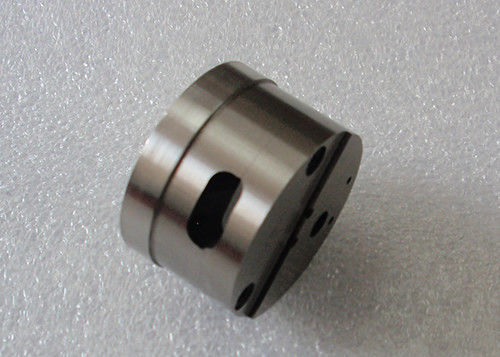

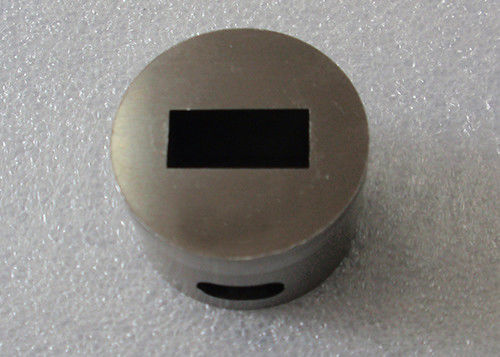

Messgerät für Bistiftkappe G5.3 auf fertigen Lampen 7006-73-1

7006-73-1

Messgerät für Bistiftkappe G5.3 auf fertigen Lampen 7006-73-1

Zweck:

Zu die Kappe G5.3 überprüfen gezeigt auf Blatt 7004-73 im folgenden Respekt:
- die kombinierte Verschiebung und der Durchmesser der Stifte (Maße D und E) in Bezug auf
maximaler Horizontalschnitt (Maße ein Maximum und b-Maximum) der Kappe;
- die minimale Höhe des Oberteils (Maß C Min.);
- der Durchmesser der einzelnen Stifte (Maß E);
- die Länge der Stifte (Maß F).

Prüfung:

- Es ist möglich, die Kappe in das Messgerät mit den Stiften einzufügen, die an Oberflächenz bis hereinkommen
die Stützfüße des Oberteils sind in Verbindung mit Oberfläche Z.
In dieser Position sind die Enden der Stifte koplanar mit oder Projekt über Oberflächenx hinaus aber werden es tun
nicht Projekt über Oberflächenw. hinaus.
Im additon ist die Oberkante des Oberteils koplanar mit oder Projekt über Oberflächeny. hinaus.
- Wenn sie diese Kontrolle durchführt, übersteigt die aufgewendete Kraft nicht 5N.
- Es ist möglich, die einzelnen Stifte der Kappe in das Loch e2 bis das Niveau von einzufügen
Stützfüße ist mit Oberflächenw. zusammentreffend.
- Es ist nicht möglich, die einzelnen Stifte in Loch e1 einzufügen.

Passt sich an an:

IEC60061-3 G5.3 7006-73-1

Anwendung:

Ausrüstung Guangzhous Shice bietet eine breite Palette des Messgeräts an, um den allgemeinsten Standards zu entsprechen

einschließlich die von Iec, von en, von UL, von GB, vom LÄRM, von Vde und von anderen. Solche Standards erfordern

die Prüfung der Größe u. die Definition etc. diese Messgeräte werden aus älterem Edelstahl hergestellt

und passender Stahl mit einer Härte von mindestens 60 HRC und einer Rauheit entsprechend

Standard erfordern. Jedes Messgerät wird mit einem Zertifikat der Kalibrierung geliefert.
