| Standards: | Abbildung 1 IEC60245-1 | Prüfungsgeschwindigkeit: | 0.33m/S |
|---|---|---|---|
| LASTS-STROM: | 0.5-25A, justierbar | Lastsspannung: | Phasenspannung 10-400V justierbar |
| Prüfungsabstand: | 1000±20mm | Passende Kerne: | 2-18 |
| Nominale Querschnittsfläche: | 0.2-4mm2 | Durchmesser von Flaschenzügen: | 60, 80, 120, 160, 200mm |
| Hervorheben: | Testgerät des Kabel-IEC60245-1,Testgerät des Kabel-25A,Biegeprüfung 400V |
||

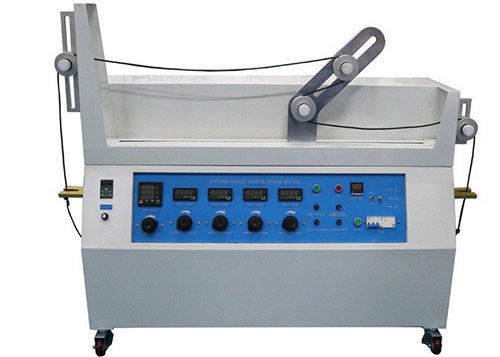

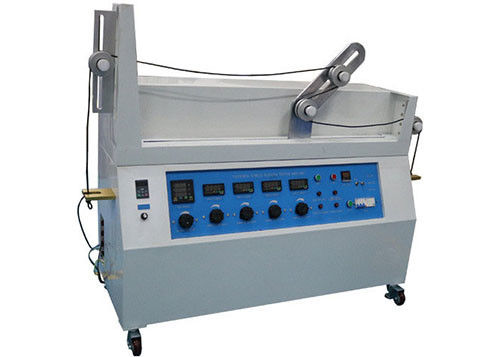

Biegeprüfung des Abbildung 1-IEC60245-1 für Flachkabel-Geschwindigkeit 0.33M/S
Standard:
GummiKabel-bewertete Isolierspannungen IEC60245-1 bis einschliesslich 450/750 V-Teil 1: Klausel 5.6.3.1, der allgemeinen Anforderungen GummiKabel-bewertete Isolierspannungen IEC60245-2 bis einschliesslich 450/750 V-Teil 2: Prüfmethodeklausel 3,1 Abbildung 1, IEC60065-1 Klausel b 16,3
Parameter:
| Stromversorgung | 220V/ 50 HZ |
| Lasts-Strom | 0.5-25A, justierbar |
| Lasts-Spannung | Phasenspannung 10-400V justierbar |
| Prüfungsgeschwindigkeit | 0.33m/s |
| Prüfungsabstand | 1000±20mm |
| Passende Kerne | 2-18 |
| Nominale Querschnittsfläche | 0.2-4mm2 |
| Durchmesser von Flaschenzügen | 60, 80, 120, 160, 200mm |
| Testgewichte | 2*0.5kg mit Haken, 2*0.5kg mit Loch, 6*1kg mit Loch, 2*6kg mit Haken |
Anwendung:
Es wird für die Prüfung von mechanischer Festigkeit von abgeschlossenen Flachkabeln verwendet. Dieser Test trifft nicht auf Flachkabel mit den Kernen der nominalen Querschnittsfläche größer als 4mm2 zu, noch legten die Kabel, die mehr als 18 Kerne haben, oben in mehr als zwei konzentrische Schichten.
Eigenschaft:
Die Prüfeinrichtung kann die Standardtestbedingungen vom inländischen erfüllen und internationale Standards, können weitverbreitet sein. Sie hat digitales Meter der Präzision, kann das kleinere oder größere I/V so genau messen. Die Änderungsmethode für Flaschenzüge ist einfach und bequem. Das Testgerät nimmt zum Kettenantriebsmechnismus an, ist die Leistung stabil und die Geräusche sind selten.
Standardbeschreibung:
Dieser Test wird mittels des Apparates durchgeführt, der im Abbildung 1. gezeigt wird Dieser Apparat besteht einer Fördermaschine C, einem Ansteuersystem für die Fördermaschine und aus vier Flaschenzügen für jede Probe des geprüft zu werden Kabels. Die Fördermaschine C stützt zwei Flaschenzüge A und B, die vom gleichen Durchmesser sind. Die zwei Festscheiben, an jedem Ende des Apparates, sind von einem anderen Durchmesser von Flaschenzügen A und B, aber alle vier Flaschenzüge werden so vereinbart, dass die Probe zwischen ihnen horizontal ist. Die Fördermaschine macht die Zyklen (Vorwärts- und Rückwärtsbewegungen) über einem Abstand von 1 m mit einer ungefähr konstanten Geschwindigkeit von 0,33m/s zwischen jeder Richtungsumkehr der Bewegung.

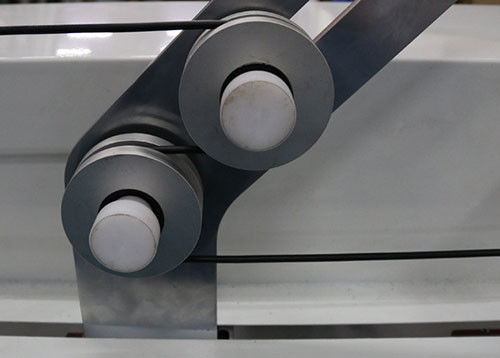

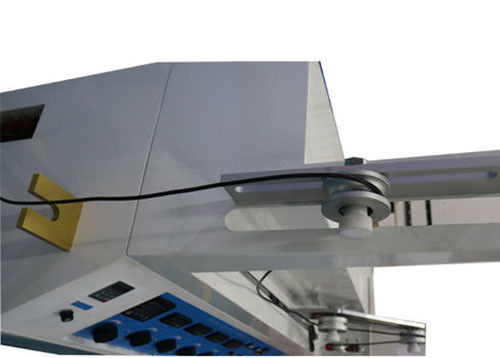

Die Flaschenzüge werden vom Metall und eine halbkreisförmige geformte Nut für Kreiskabel und eine flache Nut für Flachkabel zu haben hergestellt. Das Zurückhalten klemmt D wird geregelt fest, damit der Zug immer durch das Gewicht angewendet wird, von dem die Fördermaschine wegrückt. Der Abstand von einer zurückhaltenen Klammer zu seiner Unterstützung, während die andere Klammer auf seiner Unterstützung stillsteht, ist von 5cm Maximum.
Das Ansteuersystem ist so, das die Fördermaschine glatt und ohne Rucke dreht, wenn sie von einer Richtung zu anderen aufhebt.
