Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Formstahl | Standards: | AS/NZS 3112 |
|---|---|---|---|
| AS/NZS3112 FigureA1: | Bewertung und Maße von Niederspannungssteckermessgerät Feige A1 (10A, 15A, 20A) | AS/NZS3112 Zahl B1: | Bewertung und Maße von Niederspannungssteckermessgerät Feige B1 |
| Abbildung 3,1 a AS/NZS 3112: | Treten Sie mit Messgerät in Abb. 3,1 a in Verbindung | Abbildung 3,6 AS/NZS 3112: | Test von Querdehnungsmessgerät Abb. 3,6 |
| Klausel 3.6.3 AS/NZS 3112: | geändertes Messgerät von Anhang D (Durchmesser änderte bis 43.2mm) | Klausel 2.2.3 AS/NZS 3112: | Form des Stiftes im Abbildung 2,3 |
| Hervorheben: | Stecker-Sockel-Ausgang-Koppler-Messgerät,Koppler-Messgerät AS/NZS 3112 |
||

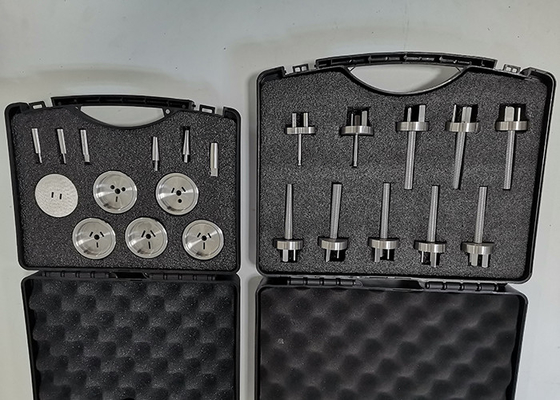

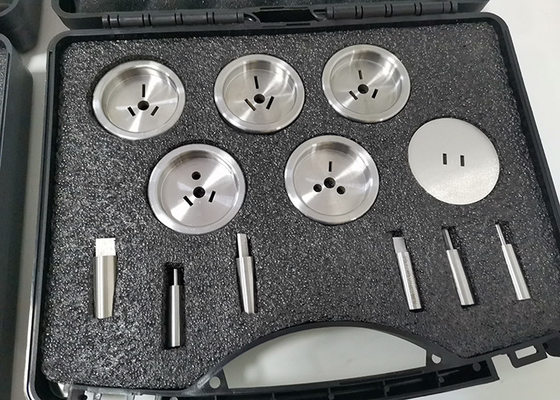

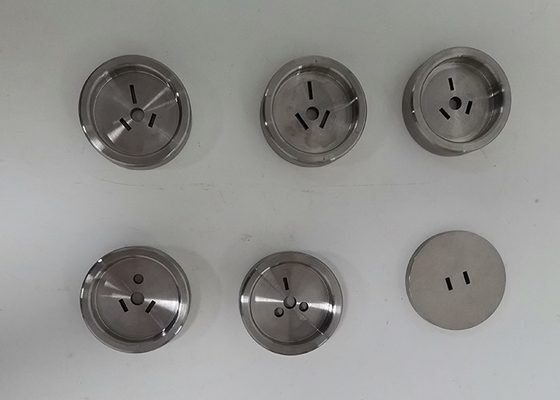

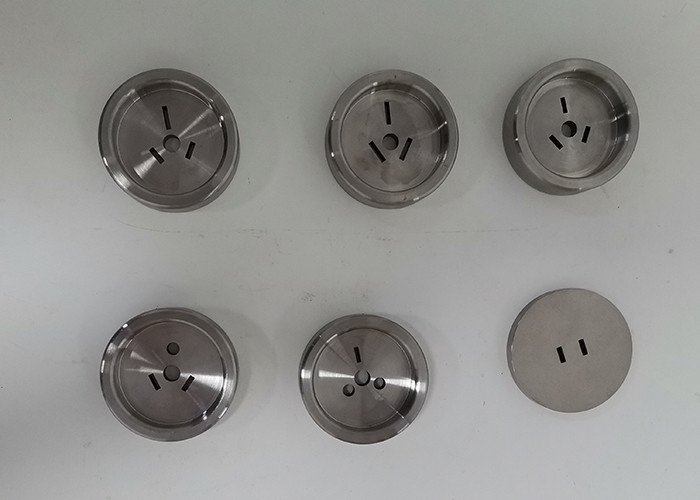

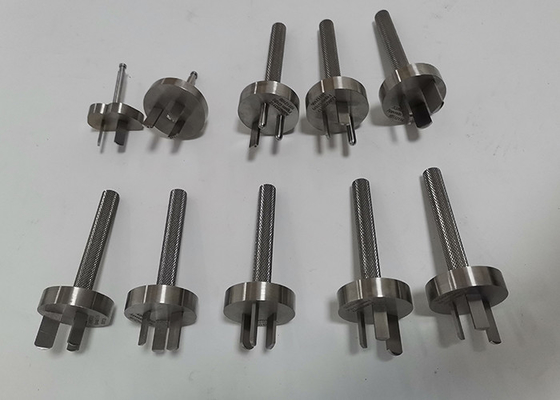

Australische/Neuseeland-Standardstecker, Sockelausgänge und Koppler Messgeräte
1. Anwendung:
Dieses Stecker- und Sockelprüfmanometer wird hauptsächlich benutzt, um zu prüfen und zu kontrollieren, ob die Struktur und die Größe von Steckern und von Sockeln an Standards AS/NZS 3112 sich anpassen. Und die hauptsächlich Anwendungsindustrien sind Elektronik, Elektrogeräte, Stecker und Sockel und andere ähnliche Bereiche.
2. Eigenschaften:
Messgerätmaße, Toleranzen, Material, Härte, Oberflächenrauigkeit passen sich an die Standardanforderungen an;
Materielle Härte ist mehr als 50HRC; Materieller Koeffizient der thermischen Expansion ist klein, ist Maße und Toleranzen stabil und zuverlässig.
Passt sich an an:
AS/NZS 3112
Spezifikation:
| Produkt-Modell | Standard | Produkt-Name |
| SC-A2-A1 | AS/NZS3112 FigureA1 | Bewertung und Maße von Niederspannungssteckermessgerät Feige A1 (10A, 15A, 20A) |
| SC-A2-B1 | AS/NZS3112 Zahl B1 | Bewertung und Maße von Niederspannungssteckermessgerät Feige B1 |
| SC-A2-C1 | AS/NZS3112 Zahl C1 | Während des normalen Einfügungstests schließen Sie Feige C1 an (10A, 15A, 20A) |
| SC-A2-D1 | AS/NZS3112 Zahl D1 | Während des normalen Einfügungstests schließen Sie Feige D1 an (10A, 15A, 21A) |
| SC-A2-E1 | AS/NZS3112 Zahl E1 | Stromabschaltungstest /Test des Temperaturanstiegteststeckers mit Messingstiften in der Feige E1 |
| SC-A2-F1a | AS/NZS3112 Zahl F1 | Bewertung und Maße von Niederspannungssteckermessgerät Feige F1 (A) Anhang F |
| SC-A2-F1b | AS/NZS3112 Zahl F1 b | Bewertung und Maße von Niederspannungssteckermessgerät Feige F1 (B) Anhang F |
| SC-A2-G1a | AS/NZS3112 Zahl G1 | Während des normalen Einfügungstests schließen Sie Feige G1 an (A) von Anhang G |
| SC-A2-G1b | AS/NZS3112 Zahl G1 b | Während des normalen Einfügungstests schließen Sie Feige G1 an (B) von Anhang G |
| SC-A2-X1 | Abbildung 3,1-ABC AS/NZS 3112 | Tiefe des Kontaktc$no-kontaktmessgeräts in Abb. 3,1 a weil c |
| SC-A2-X2 | Abbildung 3,1-ABC-Klausel 3.3.4 AS/NZS 3112 | Tiefe des Kontaktes treten mit Messgerät in Abb. 3,1 a weil c in Verbindung |
| SC-A2-X3 | Abbildung 3,1 a AS/NZS 3112 | Treten Sie mit Messgerät in Abb. 3,1 a in Verbindung (Metallblatt 1.58×6.2mm, Länge 12.60mm) |
| SC-A2-X4 | Abbildung 3,1 b AS/NZS 3112 | Treten Sie mit Messgerät in Abb. 3,1 b in Verbindung (Metallblatt 1.58×8.93mm, Länge 12.60mm) |
| SC-A2-X5 | Abbildung 3,1 c AS/NZS 3112 | Treten Sie mit Messgerät in Abb. 3,1 c in Verbindung (Metallstift: Ф4.7mm, Länge 12.60mm) |
| SC-A2-X6 | Abbildung 3,6 AS/NZS 3112 | Test von Querdehnungsmessgerät Abb. 3,6 |
| SC-A2-X7 | Abbildung 3,7 AS/NZS 3112 | Test von Querdehnungsmessgerät Abb. 3,7 |
| SC-A2-X8 | Abbildung 2,1 a1 AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (a1) 10A |
| SC-A2-X9 | Abbildung 2,1 a1 AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (a1) 15A |
| SC-A2-X10 | Abbildung 2,1 a2 AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (a2) |
| SC-A2-X11 | Abbildung 2,1 b AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (B) |
| SC-A2-X12 | Abbildung 2,1 c AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (c) |
| SC-A2-X13 | Abbildung 2,1 d1 AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (d1) |
| SC-A2-X14 | Abbildung 2,1 d2 AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (d2) |
| SC-A2-X15 | Abbildung 2,1 f AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (f) |
| SC-A2-X16 | Abbildung 2,1 g AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (g) |
| SC-A2-X17 | Klausel 3.3.2 AS/NZS 3112 | Teststiftmessgerät 1.5N 6.20mm x 1.58mm |
| SC-A2-X18 | Klausel 3.3.2 AS/NZS 3112 | Teststiftmessgerät 2N 6.20mm x 1.58mm |
| SC-A2-X19 | Klausel 3.3.2 AS/NZS 3112 | Teststiftmessgerät 3N 6.20mm x 1.58mm |
| SC-A2-X20 | Abbildung 2,1 AS/NZS 3112 | Prüfvorrichtung |
| SC-A2-X21 | Klausel 2.13.8 AS/NZS 3112 | Hölzerner Befestigungskasten im Abbildung 2,9 |
| SC-A2-X22 | Klausel 2.13.8 AS/NZS 3112 | Pin-Spanneinheit in Abbildung 2,10 a, b, c |
| SC-A2-X23 | Klausel 3.6.3 AS/NZS 3112 | geändertes Messgerät von Anhang D (Durchmesser änderte bis 43.2mm) |
| SC-A2-X24 | Klausel 3.14.2 AS/NZS 3112 | metallische Einschließung H90mm x W60mm xD40mm mit Befestigungsloch |
| SC-A2-X25 | Klausel 2.2.3 AS/NZS 3112 | Form des Stiftes im Abbildung 2,3 |
