Elastische Prüfeinrichtung der Abdeckungs-mechanischen Festigkeit

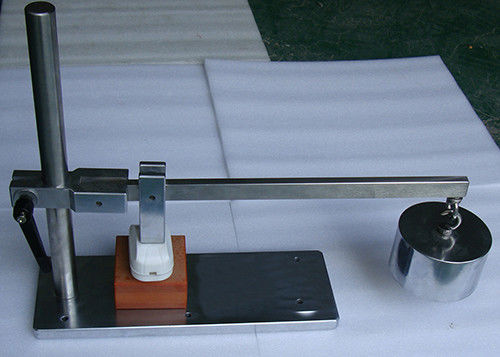

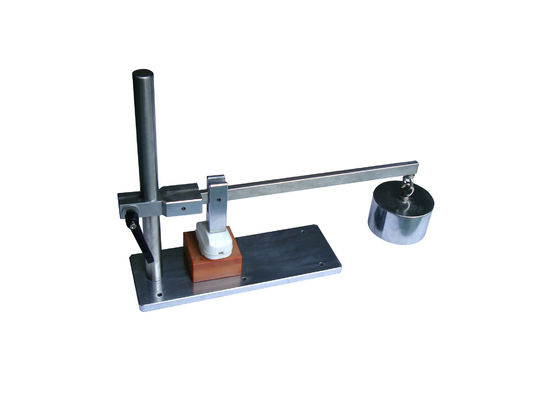

Apparat für Test der mechanischen Festigkeit auf elastischen Abdeckungen Fig2 BS1363

Technische Parameter:

Produkteinführung:

Das Gerät passt sich an das BS1363-1 an: Klausel 2018 9, Abbildung 2.

Elastische zugängliche Außenoberflächen von Sockelausgängen sind sodass entworfen und konstruiert, wenn es im normalen Gebrauch, zusammengebaut wird und so verdrahtet wird, kein Risiko ist, dass, infolge des unbegründeten Drucks, Liveteile die zugänglichen Außenoberflächen eindringen konnten, oder, so abgeschafft hinsichtlich zu werden Creepage und Freigaben unter denen verringern Sie, die in Klausel 8. gegeben werden.

Der Entwurf des Apparates ist solch, dass eine stabile Kraft von 230-240N an jenen Plätzen, in denen die Möglichkeit eines Ausfalls, existiert, die Kraft aufgewendet werden kann, die durch einen Metallberstdruckblock angewendet wird.

Jede Probe wird der Kraft an jedem ausgesuchten Platz der Reihe nach unterworfen. Während jeder Anwendung der Kraft, verpfändete eine Prüfspannung von 2 000 V ±60 V, das 50 Hz der im Wesentlichen sinusförmigen Wellenform 60-65s zwischen allen Liveteilen beantragt wird, zusammen und der Metallberstdruckblock.

Während des Tests treten kein Flashover oder Zusammenbruch auf. Stecker-Sockel-Prüfvorrichtung

Nach dem Test, den es nicht möglich ist, Liveteile mit Test 11 von BS-en-61032:1998 zu berühren, traf mit einer Kraft von 28-30N zu.

Für weitere Einzelheiten beziehen Sie bitte sich den auf relevanten Standard.

Zugänglichkeit 9 von Liveteilen

9,1 sind Liveteile Stecker nicht zugänglich, wenn die Stecker so im normalen Gebrauch und in vollem verdrahtet werden

Verpflichtung in einem entsprechenden Sockelausgang.

9.1.1 wird Befolgung durch die Anwendung von Testsonde 12 von BS-en-61032:1998 zutraf mit a überprüft

Kraft von N mit den rewirable Steckern gepasst mit einer flexiblen Schnur mit 2 Kernen, wie in Tabelle 24 von BS-6500:2000 gegeben

und nicht--rewirable Stecker, wie geliefert.

9,2 sind Stecker entworfen und konstruiert, um den Benutzer gegen zufällige Berührung mit Live zu schützen

Teile während der Einfügung oder der Zurücknahme von Steckern.

9.2.1 wird Befolgung nachgewiesen, indem man den Mass- und abmessenden Anforderungen von diesem gerecht wird

Teil BS 1363.

9,3 sind elastische Abdeckungen von Steckern sodass entworfen und konstruiert, wenn sie als herein zusammengebaut werden und verdrahtet werden

normaler Gebrauch, dort ist kein Risiko, dass, infolge des unbegründeten Drucks, Liveteile die Abdeckung eindringen konnten oder

werden Sie so hinsichtlich verringern Kriechstrecken und Freigaben unter denen abgeschafft, die in Klausel 8. gegeben werden.

9.3.1 wird Befolgung durch den folgenden Test überprüft (ein Beispiel eines passenden Apparates wird gezeigt

in Tabelle 2).

Der Entwurf des Apparates ist solch, dass eine stabile Kraft von 240 N an jenen Plätzen aufgewendet werden kann

wo die Möglichkeit eines Ausfalls existiert, die Kraft, die durch einen Metallberstdruckblock wie angewendet wird

gezeigt im Abbildung 2.

Jede Probe wird der Kraft an jedem ausgesuchten Platz der Reihe nach unterworfen. Während jeder Anwendung der Kraft,

eine Prüfspannung von 2 000 v-± 60 V 50 Hz der im Wesentlichen sinusförmigen Wellenform wird s zwischen allen beantragt

Liveteile verpfändeten zusammen und der mit Erde bedeckte Berstdruckblock.

Während des Tests treten kein Flashover oder Zusammenbruch auf.

Nach dem Test, den es nicht möglich ist, Liveteile mit Test 11 von BS-en-61032:1998 zu berühren, traf mit a zu

Kraft von N.

9,4 wo einem Stecker gepasst mit einer flexiblen Schnur geliefert wird, ist das freie Ende solch einer Versammlung

eingekapselt im Isoliermaterial.

MERKEN Sie dieses zutrifft nicht auf die Versammlungen, die an Gerätehersteller für Vereinigung in ihre Ausrüstung geliefert werden.

9.4.1 wird Befolgung durch Inspektion überprüft.
