| Name: | Drehen Sie Saldenprüfungs-Apparat | Standard: | IEC60884, VDE0620, IEC60598, IEC60065 Fig11 |
|---|---|---|---|
| Gewicht: | 2.5N*1, 1N*1 | Stecker: | UL plug*1, Europäer plug*1, Allzweck-plug*1 |
| Der Abstand von der Kontaktfläche und die Achse der Oberfläche: | 8mm | Arm der Kraft: | 0-200mm |
| Markieren: | Sockel-Prüfvorrichtung des Stecker-IEC60884,200mm Stecker-Sockel-Prüfvorrichtung,Drehen Sie Saldenprüfungs-Apparat |
||

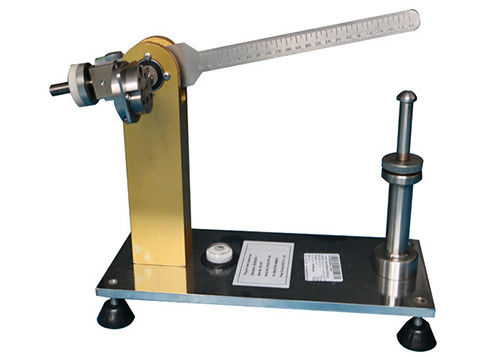

Sockel-Ausgang-Drehmoment-Saldenprüfungs-Apparat des Abbildung 11-IEC60065
Technische Parameter:
| Gewicht | 2.5N*1, 1N*1 |
| Stecker | UL plug*1, Europäer plug*1, Allzweck-plug*1 |
| Passt sich an Standard an | IEC60884, VDE0620, IEC60598, IEC60065Fig11 |
| Arm der Kraft | 0-200mm |
| Der Abstand von der Kontaktfläche und die Achse der Oberfläche | 8mm |
Produktinformation:
Die Steckerdrehmomentprüfvorrichtung passt sich an den Standard des Abbildung 11. IEC60065 an
Es wird für die Prüfung ob die mechanische Belastung verwendet, die auftritt, wenn die direkte Einsteckausrüstung mit Steckerstiftnormalerweise Einsatz in den Sockel in der erforderlichen Strecke ist-.
Ein Gerät, das mit den Stiften sollen in örtlich festgelegte Sockelausgänge eingeführt werden versehen wird, erlegt unbegründete Belastung nicht diesen Sockelausgängen auf.
Der balancierende Arm der Prüfeinrichtungsgelenke über eine horizontale Achse durch die Mittellinien der Kontaktrohre des Sockelausgangs in einem Abstand von 8 Millimeter hinter dem Verpflichtungsgesicht des Sockelausgangs.
Mit dem Gerät nicht in der Verpflichtung, ist der balancierende Arm im Gleichgewicht, das Verpflichtungsgesicht des Sockelausgangs, der in der vertikalen Position ist.
Nachdem das Gerät engagiert worden ist, wird das, um sein Verpflichtungsgesicht am Sockelausgang angewendet zu werden Drehmoment, in der vertikalen Fläche instandzuhalten durch die Position eines Gewichts auf dem balancierenden Arm bestimmt.
Das Drehmoment übersteigt nicht 0,25 Nanometer.

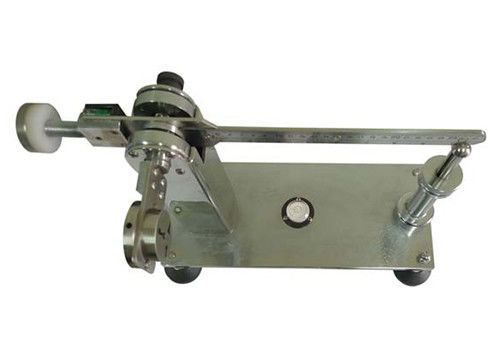

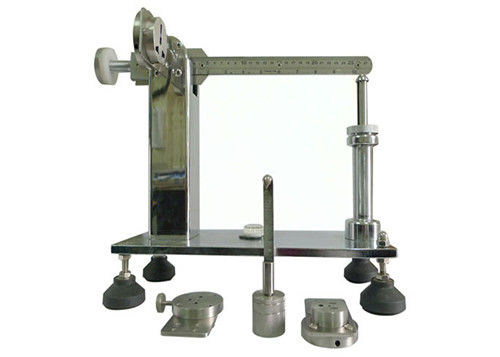

Struktur
1 – Ausgleichsgewicht
2 – messende Blase
3-Schichten- Blase
4 – messendes Gewicht
5 – vorgeschriebene Schraube der Höhe
6 – Stützstange
Prüfungsschritte
Entfernen Sie die 4 - messendes Gewicht, justieren das 1 – Ausgleichsgewichtposition, halten Sie den Balancenarm in Waagerechte. Und stellen Sie den Balancenarm her, einen Abstand ungefähr 1mm bis die 6 zu halten - Stützstange.
Installieren Sie den Prüfling auf Gerät, ziehen Sie die Schraube fest. Jetzt der Balancenarm oben.
Hängen Sie die 4 - messendes Gewicht auf Balancenarm. Justieren Sie die Position von 4 - messendes Gewicht, notieren die Position, wo man das Balancenarmniveau, Luftblase von 2 macht – messende Blase in der Mittelposition, Balancenarm halten 1mm Abstand bis 6 - Stützstange. Sagen Sie die Position, die bei 10.3cm gelegen ist.
Drehmomentmessung
(1) wird das passende Gewicht an die untere Skala gehangen.
(2) Bewegung das Gewicht langsam, bis der Balancenarm in einem horizontalen Zustand ist.
Drehmoment der Probe zugetroffen auf den Sockel: Gewicht des Skalenwertes X
Zum Beispiel: Drehmoment: 0.12mX2.5N=0.3Nm
