| Standards: | BS1363 Zahl 17a | Name: | Prüfeinrichtung für Temperaturanstieg-Test |
|---|---|---|---|
| Funktion: | Für Temperaturanstieg-Test | Test-Kabinett-Material: | 10mm nominales Sperrholz |
| Testkabinett Ende: | Intern. Zwei Schichten matte Farbe. BS4800 Farbe no.08 C35. | Testkabinett Maße: | Internal.500mmX500mmX500mm bei einer Toleranz von +-10mm für jedes Maß. |
| Standort: | inimum Freigabe von den angrenzenden Oberflächen, maß horizontal 150mm auf allen Seiten, maß vertial | Hölzerner Befestigungsblock: | 1 |
| Markieren: | Soem-Stecker-Sockel-Prüfvorrichtung,Zahl 17a-Stecker-Sockel-Prüfvorrichtung,Prüfeinrichtung BS1363 Figure17a |
||

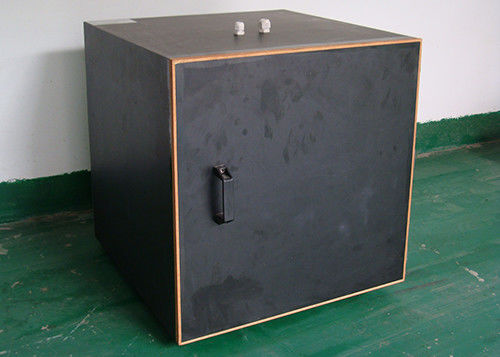

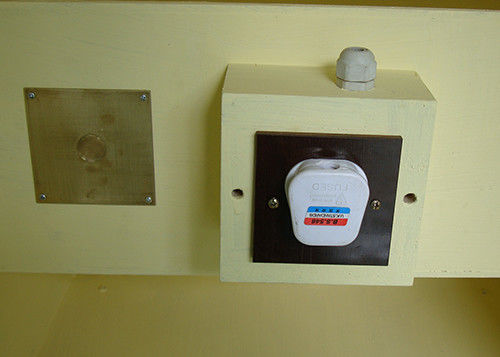

Prüfeinrichtung BS1363 Figure17a für Temperaturanstieg-Test
Parameter:
| Standards | BS1363 Zahl 17a |
| Funktion | Für Temperaturanstiegtest |
| Testkabinett Meterial | 10mm nominales Sperrholz |
| Testkabinett Ende | Zwei Schichten matte Farbe. BS4800 Farbe no.08 C35. |
| Maße | Internal.500mmX500mmX500mm bei einer Toleranz von +-10mm für jedes Maß. |

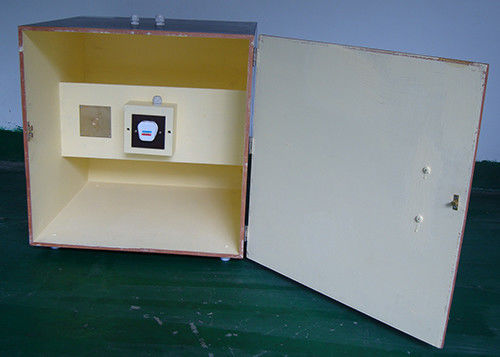

Testkabinett Meterial: 10mm nominales Sperrholz.
Testkabinett Ende: Intern. Zwei Schichten matte Farbe. BS4800 Farbe no.08 C35.
Maße: Internal.500mmX500mmX500mm bei einer Toleranz von +-10mm für jedes Maß.
Eins ist entfernbar, Zugang zu bieten.
Standort: Mindestspiel von den angrenzenden Oberflächen, maß horizontal 150mm auf allen Seiten, maß vertially oben genannte 300mm, 500mm unten.
