| Standards: | Abbildung 2,8 AS/NZS 3112 | Name: | Anwendung der Kraft für Pin Bending Test |
|---|---|---|---|
| Funktion: | Für Australier und Neuseeland Pin Bending Test | Der Abstand bewegte sich vom Angriffspunkt: | 7,5 ±0.3 Millimeter |
| Maße: | W*D*H=350mm *250mm* 140mm | Gewicht: | über 15kg |
| Der Angriffspunkt der Kraft vom Gesicht des Steckers: | 14 ±0.5 Millimeter | Zeit der Stifte wird geprüft: | 20 komplette Zyklen |
| Markieren: | Abbildung 2,8 verstopfen Sockel-Prüfvorrichtung,Sockel-Prüfvorrichtung des Stecker-15KG |
||

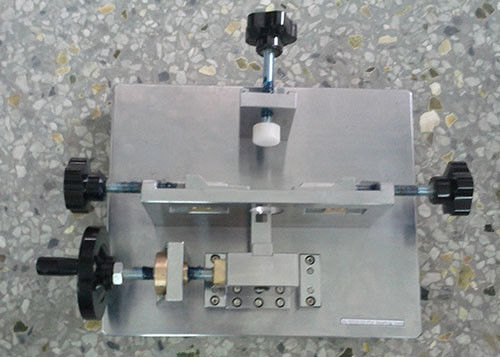

Abbildung 2,8-Anwendung der Kraft für Pin Bending Test AS/NZS 3112
| Abbildung 2,1 | Maße von Steckern |
| Abbildung 2,2 | Apparat für Biegeprüfung |
| Abbildung 2,3 | Form des Stiftes |
| Abbildung 2,4 | Maße der Isolierung auf Isolierlivestiften |
| Abbildung 2,5 | Druckprüfeinrichtung für Isolierung auf Isoliersteckerstiften an der hohen Temperatur |
| Abbildung 2,6 | Auswirkungsprüfeinrichtung für Isolierung auf Isoliersteckerstiften bei der niedrigen Temperatur |
| Abbildung 2,7 | Abnutzungsprüfeinrichtung für Isolierung auf Isolierstiftsteckern |
| Abbildung 2,8 | Anwendung der Kraft für Stiftbiegeversuch |
| Abbildung 2,9 | Montage des Steckers für Temperaturanstiegtest |
| Abbildung 2,10 | Stiftspanneinheit für den Temperaturanstiegtest |
Anwendung
Alle flatpins von Steckern veranschlagten bis einschliesslich 15, die A einem Stiftbiegeversuch unterworfen wird.
Drei Beispielstecker, die nicht allen vorausgegangenen Tests unterworfen werden, werden geprüft, wie folgt:
Stifte ofassembled Stecker werden geprüft, indem sie den Stecker in einem steifen haltenen blockand festklemmten, das eine verbiegende Kraft, wie in Abbildung 2,8 gezeigt, auf den Stift in Versuch zutrifft.
Die Stifte sind gerade zu Beginn des Tests. Wenn es irgendeinen Zweifel über thestraightness des Stiftes gibt, wird er durch das passende Stecker gaugeshown in den Anhängen A, B oder F. überprüft.
Der Angriffspunkt der Kraft ist 14 ±0.5 Millimeter vom Gesicht des Steckers.
Die Richtung der Kraft ist nach einem Grundsatz Ähnlichkeit zum Gesicht des Steckers.
Aktive und neutrale Stifte werden in Richtung zum Schwerpunkt des Steckers und dann zurück zu dem Ausgangspunkt gezwungen. Auf dem ersten Beispielstecker ist- jeder möglicher Erdstift gezwungenes butin nur eine Richtung und dann gezwungen zurück zu dem Ausgangspunkt. Auf dem secondsample Stecker wird jeder möglicher Erdstift in der entgegengesetzten Richtung zu thatused für die Prüfung des ersten Beispielsteckers gezwungen. Auf dem dritten Beispiel-Stecker wird jedes mögliches Erde-pinshall in der Richtung gezwungen, die das wenige favourableresult während der Prüfung der ersten zwei Beispielstecker gab.
Distancemoved vom Angriffspunkt ist 7,5 ±0.3 Millimeter und dann das Stift-shallbe, das zurück zu dem Ausgangspunkt gezwungen wird. Jeder möglicher ‚Frühling-zurück‘ wird ignoriert.
Das travelfrom der Ausgangspunkt zum Endpunkt (7,5 Millimeter) und zurück zu dem Ausgangspunkt ist ein Zyklus (d.h. ist ein Zyklus zwei verschiedene Bewegungen).
Die Geschwindigkeit von Ablenkungen ist ein Maximum von 50 mm/s, ohne absichtliche Verzögerung zwischen nachfolgenden Bewegungen innerhalb jedes Zyklus.
Der Abstand zwischen aufeinander folgenden Zyklen ist ein Minimum von 10 S.
Der durationof eins Zyklus ist ein Maximum von 60 S.
Die Stifte werden auf 20 komplette Zyklen geprüft.
ConformsTo
AS-/NZS3112:2011 +A2: Klausel2.13.7.2-Abbildung 2,8 2012
Spezifikationen
A. Der Angriffspunkt der Kraft ist 14 ±0.5 Millimeter vom Gesicht des Steckers.
B. Der Abstand bewegte sich vom Angriffspunkt ist 7,5 ±0.3 Millimeter
C. Dimensions: W*D*H=350mm *250mm* 140mm
D. Weight: Über 15KG
Einrichtungs-Informationen
Prüfeinrichtung für Stiftbiegeversuch AS/NZS 3112
