| Standards: | AS/NZS 3112 Cl2.13.9.1 | Name: | Anwendung der Bewegung der Stifte |
|---|---|---|---|
| Funktion: | Für Australier und Neuseeland-Stiftprüfung | Kraft: | 18±1N |
| Klausel 3.6.3 AS/NZS 3112: | geändertes Messgerät von Anhang D (Durchmesser änderte bis 43.2mm) | Abbildung 3,6 AS/NZS 3112: | Test von Querdehnungsmessgerät Abb. 3,6 |
| Klausel 3.3.2 AS/NZS 3112: | Teststiftmessgerät 3N 6.20mm x 1.58mm | Klausel 2.2.3 AS/NZS 3112: | Form des Stiftes im Abbildung 2,3 |
| Markieren: | 18N Pin Movement Test Apparatus,Pin Movement Test Apparatus 18N,Tuv-Stecker-Sockelmessgerät |
||

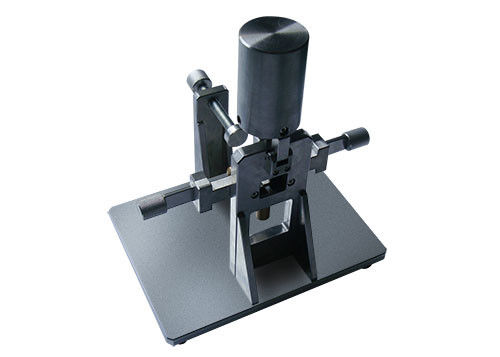

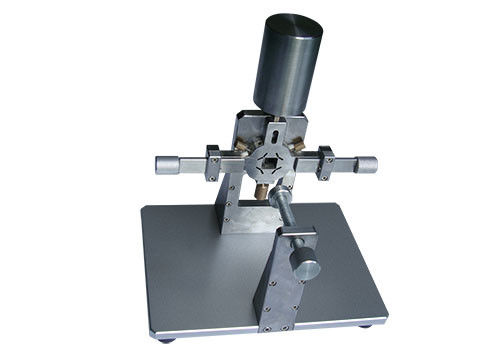

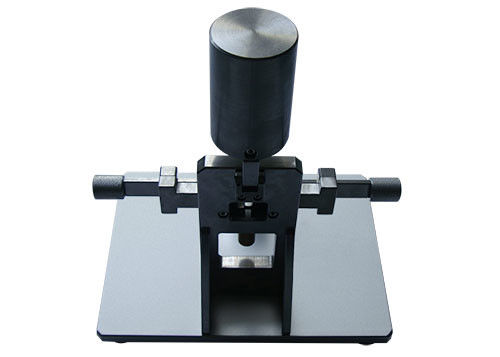

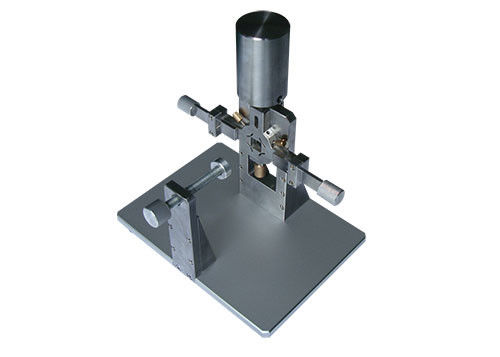

Apparat von Pin-Bewegungs-Test AS-/NZS-3112 Stecker Sockelmessgerät
| Standard | Produkt-Name |
| AS/NZS3112 FigureA1 | Bewertung und Maße von Niederspannungssteckermessgerät Feige A1 (10A, 15A, 20A) |
| AS/NZS3112 Zahl B1 | Bewertung und Maße von Niederspannungssteckermessgerät Feige B1 |
| AS/NZS3112 Zahl C1 | Während des normalen Einfügungstests schließen Sie Feige C1 an (10A, 15A, 20A) |
| AS/NZS3112 Zahl D1 | Während des normalen Einfügungstests schließen Sie Feige D1 an (10A, 15A, 21A) |
| AS/NZS3112 Zahl E1 | Stromabschaltungstest /Test des Temperaturanstiegteststeckers mit Messingstiften in der Feige E1 |
| AS/NZS3112 Zahl F1 | Bewertung und Maße von Niederspannungssteckermessgerät Feige F1 (A) Anhang F |
| AS/NZS3112 Zahl F1 b | Bewertung und Maße von Niederspannungssteckermessgerät Feige F1 (B) Anhang F |
| AS/NZS3112 Zahl G1 | Während des normalen Einfügungstests schließen Sie Feige G1 an (A) von Anhang G |
| AS/NZS3112 Zahl G1 b | Während des normalen Einfügungstests schließen Sie Feige G1 an (B) von Anhang G |
| Abbildung 3,1-ABC AS/NZS 3112 | Tiefe des Kontaktc$no-kontaktmessgeräts in Abb. 3,1 a weil c |
| Abbildung 3,1-ABC-Klausel 3.3.4 AS/NZS 3112 | Tiefe des Kontaktes treten mit Messgerät in Abb. 3,1 a weil c in Verbindung |
| Abbildung 3,1 a AS/NZS 3112 | Treten Sie mit Messgerät in Abb. 3,1 a in Verbindung (Metallblatt 1.58x6.2mm, Länge 12.60mm) |
| Abbildung 3,1 b AS/NZS 3112 | Treten Sie mit Messgerät in Abb. 3,1 b in Verbindung (Metallblatt 1.58x8.93mm, Länge 12.60mm) |
| Abbildung 3,1 c AS/NZS 3112 | Treten Sie mit Messgerät in Abb. 3,1 c in Verbindung (Metallstift: Ф4.7mm, Länge 12.60mm) |
| Abbildung 3,6 AS/NZS 3112 | Test von Querdehnungsmessgerät Abb. 3,6 |
| Abbildung 3,7 AS/NZS 3112 | Test von Querdehnungsmessgerät Abb. 3,7 |
| Abbildung 2,1 a1 AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (a1) 10A |
| Abbildung 2,1 a1 AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (a1) 15A |
| Abbildung 2,1 a2 AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (a2) |
| Abbildung 2,1 b AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (B) |
| Abbildung 2,1 c AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (c) |
| Abbildung 2,1 d1 AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (d1) |
| Abbildung 2,1 d2 AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (d2) |
| Abbildung 2,1 f AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (f) |
| Abbildung 2,1 g AS/NZS 3112 | Teststecker mit Messingstiften im Abbildung 2,1 (g) |
| Klausel 3.3.2 AS/NZS 3112 | Teststiftmessgerät 1.5N 6.20mm x 1.58mm |
| Klausel 3.3.2 AS/NZS 3112 | Teststiftmessgerät 2N 6.20mm x 1.58mm |
| Klausel 3.3.2 AS/NZS 3112 | Teststiftmessgerät 3N 6.20mm x 1.58mm |
| Abbildung 2,1 AS/NZS 3112 | Prüfvorrichtung |
| Klausel 2.13.8 AS/NZS 3112 | Hölzerner Befestigungskasten im Abbildung 2,9 |
| Klausel 2.13.8 AS/NZS 3112 | Pin-Spanneinheit in Abbildung 2,10 a, b, c |
| Klausel 3.6.3 AS/NZS 3112 | geändertes Messgerät von Anhang D (Durchmesser änderte bis 43.2mm) |
| Klausel 3.14.2 AS/NZS 3112 | metallische Einschließung H90mm x W60mm xD40mm mit Befestigungsloch |
| Klausel 2.2.3 AS/NZS 3112 | Form des Stiftes im Abbildung 2,3 |
Anwendung
Stecker werden auf Stiftbewegung geprüft, indem man den Stift oder die Stifte nicht in Versuch in einem steifen festklemmt
das Halten des Blockes brachte 5±0.5 Millimeter vom Steckergesicht und -c$aufwenden der Kraft von 18±1N an in Position
der Stift in Versuch. Der Entwurf des Blockes ist so, den der Stift in Versuch nicht soll
kommen Sie in Kontakt mit dem Block während des Tests
Außer nicht--rewireable Steckern wird der Test ohne eine Schnur durchgeführt, die zu befestigt wird
Stecker und mit den Klemmschrauben genug gelöst, um 1 Leiter mm2 sein zu lassen
angeschlossen.
Der Stecker und das Testgerät werden bei der Temperatur des Grads 40±1 für 1h vorbereitet
ohne Test traf die Kraft zu. Während des Tests alle Teile des Steckers und des Testgeräts
wird bei dieser Temperatur instand gehalten.
Für alle Stecker ist der Angriffspunkt der Kraft 140,5 Millimeter vom Gesicht von
Stecker entlang den Stiften und die Richtung der Kraft sind
(a) in beiden Richtungen nach dem Grundsatz Senkrechtes zur Fläche des Stiftes und Überschreiten
durch die Mitte des Stiftes; und
(b) in dieser Fläche in beiden Richtungen nach einem Grundsatz senkrecht zu dem spezifizierte herein
Einzelteil (a)
Über eine Zeitdauer von 10 s, wird die Kraft allmählich an jedem der Stifte in der Art aufgewendet
vorgeschrieben in den Einzelteilen (a) und in (b), instand gehalten an seinem Grenzwert für 10 s und dann
freigegeben. Die Ablenkung der Stifte wird nach der Kraftlinie im Verhältnis zu gemessen
Gesicht des steifen haltenen Blockes während des Zeitraums, als die Kraft aufgewendet wird. Das Maximum
Ablenkung übersteigt nicht 2,0 Millimeter.
Nach dem Test auf allen Stiften eines Steckers in Übereinstimmung mit Abbildung 2,1, irgendeine Minute der Verzerrung 5 nachher
die Fertigstellung des Tests auf dem letzten Stift ist so, dass sie den Stecker nicht an verhindert
, einfügend in die passenden Richtmaße gezeigt in Anhang A, Anhang und
Anhang F ohne die Anwendung des unbegründeten forcc
Für andere Arten Stecker, irgendeine Verzerrung, nachdem Minute 5 so ist, die nicht verhindert
Stecker, der in einen passenden Sockelausgang ohne die Anwendung der unbegründeten Kraft eingefügt wird.
ConformsTo
AS-/NZS3112:2011 +A2: Klausel 2012 2.13.9.1
Spezifikationen
Kraft: 18±1N
